Konstruere den termiske kanten: Maksimere gjennomstrømning og levetid i nettbelter til loddeovner

Kontrollert atmosfærelodding (CAB) og høyvakuum termisk sammenføyning krever absolutt presisjon fra transportsystemer for strukturelle materialer. Når du reiser gjennom forvarmingssoner, fluksaktiveringsstadier, legeringssmeltetrinn og tvangskjølende celler, bærer det kontinuerlige trådnettingsbeltet den kombinerte byrden av høye mekaniske strekkkrefter og alvorlige termiske gradienter. Å forstå de tekniske parametrene som styrer høytemperaturnettingsbelteslitasje, deformasjonsmekanismer og strukturell livssyklusstyring gjør det direkte mulig for industrielle operasjoner med høy gjennomstrømming for å unngå uventede produksjonsstans og lavere totale driftskostnader for livssyklusen.

Metallurgisk grunnlag av høytemperaturnettingsmaterialer

Å velge den grunnleggende legeringssammensetningen bestemmer de grunnleggende mekaniske begrensningene til et nettbelte for loddeovn. I systemer som opererer mellom 600 °C og 1150 °C, gjennomgår typiske basismetaller raskt atomære krystallgittertransformasjoner som reduserer mekaniske belastningskapasiteter. Høytemperaturnettingsteknikk er helt avhengig av spesialiserte jern-nikkel-krom eller nikkelbaserte superlegeringer konstruert for å motstå mikroskopisk kornglidning og makroskopisk fysisk deformasjon.

Krom danner grunnfjellet for oksidasjonsforsvar. Når det utsettes for et miljø som inneholder oksygen eller sporvannfuktighet ved høye temperaturer, migrerer krom øyeblikkelig til de ytre grensene av ledningen, og danner et ugjennomtrengelig, mikroskopisk kromoksid (Cr₂O₃) lag. Denne oksidbarrieren isolerer den underliggende metallmatrisen fra ytterligere kjemisk oksidasjon. For kontinuerlig termisk profilering over 950°C, må krominnholdet overstige 18 vekt% for å sikre at denne beskyttende barrieren forblir selvhelende når mekanisk slitasje eller strukturell strekking skaper mikroskopiske overflatesprekker.

Nikkel fungerer synergistisk med krom for å transformere den grunnleggende kroppssentrerte kubiske (BCC) ferrittstrukturen til standardjern til en svært stabil ansiktssentrert kubisk (FCC) austenittstruktur. Denne austenittiske matrisen gir en mye høyere motstand mot plastisk deformasjon over lange eksponeringsperioder. Videre beskytter høye nikkelkonsentrasjoner beltet mot destruktive karburerings- og nitreringsreaksjoner forårsaket av organiske smøremidler eller spesifikke beskyttende atmosfærer injisert under kobber- eller sølvloddetrinn.

Mekanismer for høytemperaturkryp og deformasjon

Kryp er den langsomme, kontinuerlige plastiske deformasjonen som finner sted når et nettingbelte opererer under en konstant mekanisk belastning ved temperaturer over 40 µ av dets absolutte smeltepunkt. I kontinuerlige loddeovner utsettes nettbeltet for konstant spenning fra drivrullene mens det bærer tette bilvarmevekslere, elektronikkskap eller industrielle rørleggerenheter. Over tusenvis av driftstimer forårsaker denne påkjenningen at strukturelle tomrom åpner seg langs indre korngrenser.

Krypprogresjon beveger seg gjennom tre distinkte faser: primær, sekundær og tertiær deformasjon. Under det primære stadiet gjennomgår metallet innledende tøyningsherding. Sekundærfasen representerer en lang, lineær steady-state der deformasjonshastigheten forblir konstant. Det er innenfor dette sekundære vinduet at ingeniører må administrere beltets brukbare levetid. Når tertiær kryp begynner, smelter mikrosprekker sammen til katastrofale makroskopiske brudd langs ledningsstrukturen, noe som får beltet til å knipse uventet under nominell operativ spenning.

Vevekonfigurasjoner og geometriske utvalgsregler

Den geometriske utformingen av de vevde ledningene spiller en like stor rolle sammen med materialkjemien for å bestemme de fysiske egenskapene til et loddeovnsnettbelte. Standardvevinger kan ikke håndtere retningspåkjenningene ved hardloddeoperasjoner. Industrielle operasjoner må tilpasse vevgeometrien til de nøyaktige termiske og strukturelle behovene til deres produktkomponenter.

Den mest implementerte konfigurasjonen for loddelinjer med høy ytelse er den balanserte vevedesignen. En balansert vev består av vekslende venstre og høyre spiraler forbundet med rette eller krympede forbindelsesstenger. Denne vekslende geometrien nøytraliserer fullstendig den naturlige tendensen til et enveis spiralbelte til å spore sidelengs mot ovnsveggene. Ved å motbalansere rotasjonsmomentkreftene internt, beveger beltet seg perfekt rett under varierende strekkforhold.

Sammensatte balanserte vevinger legger til flere komprimerte spiraler og kryssstenger til en tett, nestet sammenstilling. Dette gir en flat, lukket overflate som gir tett støtte for små deler samtidig som den gir en tykk termisk masse. Mens sammensatte vevninger forhindrer små komponenter eller loddepreformer i å vippe eller falle gjennom nettåpningene, krever de betydelig mer energi for å varme opp og kjøle ned, noe som endrer kravene til termisk profil for det totale ovnssystemet.

• Standard balansert vev: Vekslende retningsspiraler koblet sammen med krympede stenger. Gir utmerket gassirkulasjon, rask termisk utjevning og pålitelig sporing for generiske varmebehandlingslinjer.
• Dobbeltbalansert vev: Har sammenlåsende par av spiraler for å øke strekkstyrken og belastningsevnen uten å kreve tykkere trådmålere som reduserer beltefleksibiliteten.
• Sammensatt balansert vev (snorvev): Ekstremt tett, tett konfigurasjon med nestede ledninger. Ideell for små medisinske komponenter eller elektroniske pinner, men har høyere termisk treghet.
• Stangforsterket vev: Rette armeringsstenger settes inn gjennom spiralkryssene for å øke motstanden mot høytemperaturstrekking, noe som tillater høyere vektbelastning per kvadratmeter.

Atmosfæriske interaksjoner og kjemiske nedbrytningspatologier

Loddeovnsnettbelter fungerer ikke i isolerte vakuum; de samhandler kontinuerlig med presise gassformige prosessmiljøer. Lodding med kontrollert atmosfære er ofte avhengig av nitrogen, sprukket ammoniakk (hydrogen-nitrogenblandinger), eksoterm gass eller høyrent hydrogen for å fjerne overflateoksider fra delene som skal sammenføyes. Disse gasskjemiske sammensetningene kan utløse aggressive forringelsesmekanismer hvis de ikke overvåkes nøye.

Grønn råte er en destruktiv tilstand som påvirker legeringer med høyt nikkel-krom når de opererer i lavt oksygen, reduserer atmosfærer som inneholder karbon eller nitrogen. Hvis sporoksygen er tilstede ved siden av karbon, reagerer krom internt for å danne kromkarbider langs korngrensene i stedet for å danne et nyttig, beskyttende overflateoksidlag. Dette etterlater en grønnfarget, kromfattig nikkelmatrise som mangler mekanisk styrke. Trådnettet blir svært sprøtt og kan smuldre under lett mekanisk belastning.

Karburisering representerer en alternativ nedbrytningsvektor. I kobberloddelinjer hvor deler kan ha spor av stemplingsoljer, sprekker den høye ovnsvarmen disse hydrokarbonene, og frigjør frie karbonatomer. Disse atomene diffunderer direkte inn i det varme trådnettingsbeltet, og binder seg med interne legeringselementer for å danne harde, sprø karbider. Dette karbidnettverket reduserer ledningens duktilitet, noe som gjør den utsatt for plutselige tretthetssprekker når du sykler gjennom de kjøligere områdene av prosesslinjen.

Termisk tretthet fra sykliske oppvarmings- og kjøleprosesser

Mens kontinuerlige ovner streber etter å opprettholde jevne temperaturer, opplever meshbeltet i seg selv aggressiv syklisk termisk belastning. Når et spesifikt segment av beltet beveger seg ut av loddesonen på 1050°C og går inn i kjøledelene med tvungen kjøling eller vannkappe, opplever det alvorlige lokale temperaturfall. Denne sykliske ekspansjonen og sammentrekningen genererer indre termiske spenninger som kan overstige materialets flytegrense.

Kjernemekanismen til termisk tretthet involverer lokaliserte mikrobelastninger. Den ytre overflaten av en ledning avkjøles og trekker seg sammen mye raskere enn dens indre kjerne. Dette skaper sterke strekkkrefter på den ytre huden av ledningen, mens den indre kjernen opplever trykkkrefter. Over hundrevis av rundturer gjennom ovnsløyfen utløser disse motsatte sykliske påkjenningene mikroskopiske sprekker som starter på overflaten og migrerer innover til ledningen knekker helt.

For å redusere termisk utmattingsskade, må design av ovnstransportører unngå brå, uskjermede kjøleoverganger. Innlemming av isolerte overgangssoner mellom hovedvarmekammeret og de hurtigkjølende strålene reduserer termisk sjokkhastighet. Å velge legeringer med lave termiske ekspansjonskoeffisienter og høy termisk ledningsevne hjelper til med å utjevne interne ledningstemperaturer raskt, og demper på en sikker måte interne mikrostrekkkrefter.

Drive Engineering og mekanisk spenningsoptimalisering

Selv det høyeste kvalitetsnettingsbeltet i superlegering vil svikte for tidlig hvis det mekaniske drivsystemet er feil konstruert eller ute av justering. Hovedmålet med drivteknikk er å opprettholde den lavest mulige operasjonelle spenningen som kreves for å bevege beltet og dets nyttelast jevnt. Overdreven spenning akselererer direkte krypehastigheter, og forkorter raskt enhetens driftslevetid.

Friksjonsdrivsystemer bruker store, gummilagrede eller presisjonsbearbeidede ståltromler for å bevege beltet via overflatefriksjon. Disse oppsettene krever en presis balanse mellom motvektsspenningen på slakk side og trekkkraften på drivsiden. Hvis motvekten er for lett, sklir drivtrommelen, noe som forårsaker intens friksjonsoppvarming og lokal slitasje på nettet. Hvis motvekten er for tung, stiger grunnspenningen over hele ovnsløyfen, og skyver nettingbåndet nærmere sin tertiære krypegrense.

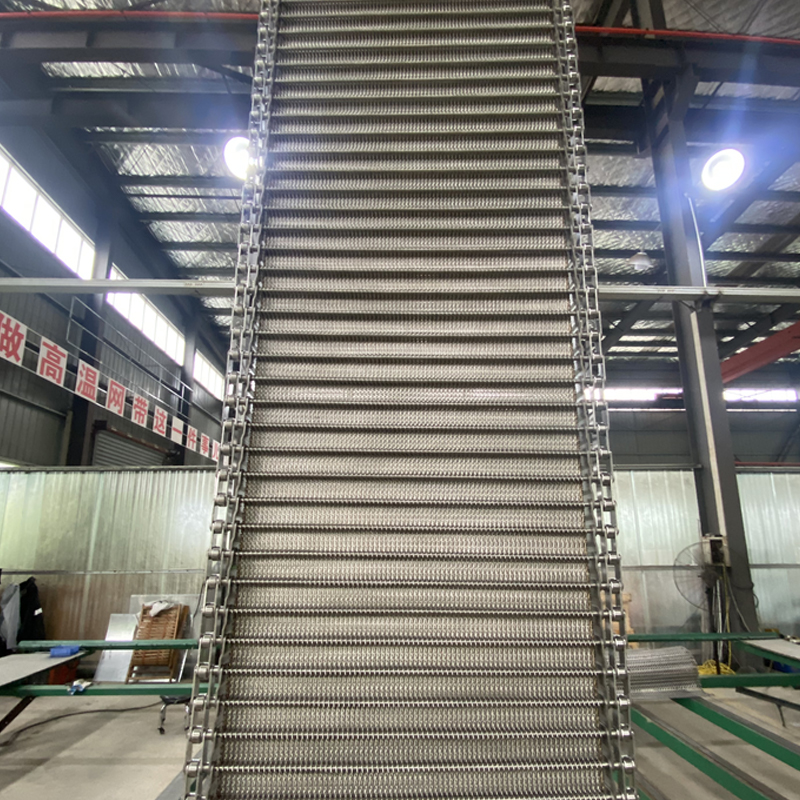

Positive drivsystemer bruker spesialiserte tannhjul som går direkte i inngrep med forsterkede kjedekanter festet til sidene av nettbeltet. Denne utformingen eliminerer fullstendig friksjonsglidning og muliggjør brede beltekonfigurasjoner under tung belastning. Men hvis kjedesporene på venstre og høyre side blir litt feiljustert på grunn av ujevn termisk ekspansjon inne i ovnen, vil tverrstengene vri seg og skjeve, noe som forårsaker alvorlig mekanisk binding og strukturell riving langs kantene på beltet.

Praktiske protokoller for levetidsforlengelse og prediktivt vedlikehold

For å forlenge driftslevetiden til et nettbelte for loddeovner kreves det en strukturert, flerlags vedlikeholdsstrategi som erstatter reaktiv krisehåndtering med proaktive, datadrevne prosedyrer. Fordi høytemperatur ledningsskader akkumuleres kontinuerlig, er regelmessig sporing og fysiske inspeksjoner avgjørende for å sikre kontinuerlig produksjonstilgjengelighet.

En grunnleggende vedlikeholdspraksis innebærer å spore den kumulative forlengelsen av beltet over tid. Teknikere bør etablere faste grunnlinjemålepunkter utenfor ovnen og registrere den totale strekningen under ukentlige driftsstanser. Et sunt belte viser en lineær, forutsigbar strekkhastighet under sin sekundære krypefase. En kraftig, plutselig økning i forlengelsen indikerer at materialet har gått inn i sitt tertiære krypestadium, og signaliserer at et erstatningsbelte bør planlegges umiddelbart for å forhindre en katastrofal feil under drift.

Skjøting og reparasjon av skadede seksjoner representerer en effektiv metode for å trygt maksimere den totale beltets livssyklusbruk. Når en lokalisert sone av beltet opplever skade fra et utilsiktet fall av del eller et lokalisert flammestøt, gjenoppretter det strukturelle integriteten ved å kutte ut de forvrengte spiralene og veve inn en ny, matchende seksjon. Det er avgjørende at reparasjonstråden deler den nøyaktige metallurgiske batchen og tråddiameteren som det originale beltet. Blanding av forskjellige legeringskvaliteter eller trådstørrelser introduserer ujevne termiske ekspansjonspunkter, som raskt kan utløse alvorlige sporingsproblemer og akselerert sprekkdannelse under belastning.

Referanser

ASM International Handbook Committee. (2020). ASM-håndbok, bind 1: Egenskaper og utvalg: jern, stål og høyytelseslegeringer . ASM International.
Reed, R.C. (2008). Superlegeringene: grunnleggende og bruksområder . Cambridge University Press.
Lai, G.Y. (2007). Høytemperaturkorrosjon og materialapplikasjoner . ASM International.
Schmid, S. R., & Kalpakjian, S. (2018). Produksjonsteknikk og teknologi (8. utgave) . Pearson.
